Дуга

Вычерчивание дуги выполняет метод Arc, инструкция вызова которого в общем виде выглядит следующим образом:

Объект.Canvas.Arc(x1,y1,х2,у2,х3,у3,х4,у4)

где:

• x1, y1, х2, у2 — параметры, определяющие эллипс (окружность), частью которого является вычерчиваемая дуга;

• х3, у3 — параметры, определяющие начальную точку дуги; П х4, у4 — параметры, определяющие конечную точку дуги.


Начальная (конечная) точка — это точка пересечения границы эллипса и прямой, проведенной из центра эллипса в точку с координатами х3 и у3 (х4, у4). Дуга вычерчивается против часовой стрелки от начальной точки к конечной (рис. 10.7).

Цвет, толщина и стиль линии, которой вычерчивается дуга, определяются значениями свойства Реп поверхности (canvas), на которую выполняется вывод.

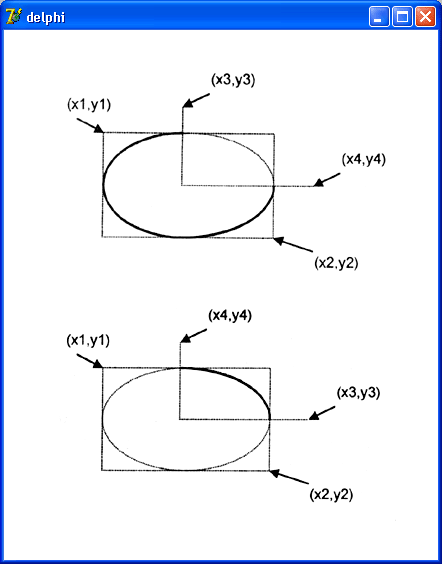

Рис. 10.7. Значения параметров метода Arc определяют дугу как часть эллипса (окружности)
